●產品簡述(Product Profile)

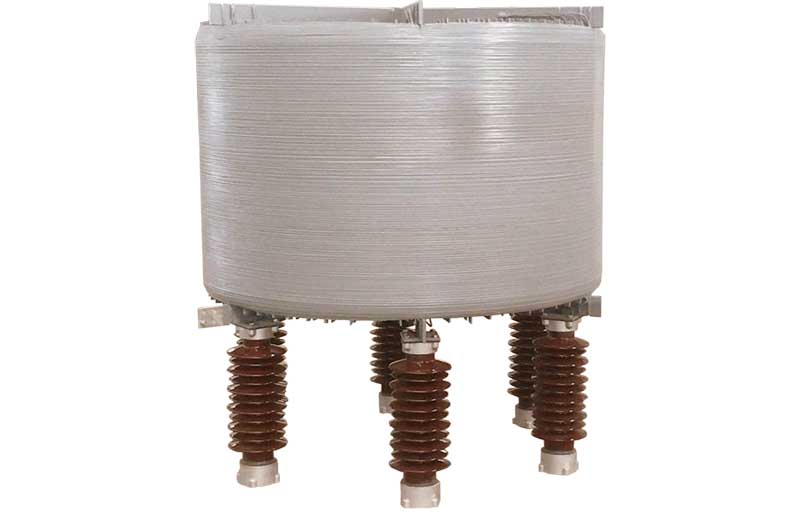

       QKGKL系列高壓空心啟動電抗器是用于限制并降低高壓電機啟動電流。當高壓電機從靜止狀態進行啟動時，由于電機的內阻很小，線路中的啟動電流將會很大，將會增加主變的帶載能力，如主變的裝機容量小于電機的啟動容量，那會造成主變過載或電機啟動失敗。

       高壓空心啟動電抗器串接在高壓電機的供電回路中，當電機啟動時，由于串入啟動電抗器，增加了線路的內阻，從而將原6~7倍的啟動電流降低到4~5倍的啟動電流，相當于增加了主變的帶載能力，降低了線路的大電流要求。當高壓電機啟動完成后，通過旁路開關將啟動電抗器短接，而不增加線路的能耗。

●產品特點(Product Features)

◆整體玻璃鋼繞制結構

      電抗器均由浸漬過的長玻璃絲束對線圈的內外進行包封，并固化成型，具有良好的結構強度及防潮防水性能，當電抗器在經過大電流沖擊時，因其很好的結構強度，可以承受其產生的巨大機械拉應力，而不會造成電抗器本體的損壞，另因其良好的防潮防水性能，可以在戶外安裝并通電運行。

      因電抗器其良好的整體性，電抗器使用壽命>30年，并且運行噪音<60dB。

◆采用優質的絕緣材料

      導線采用優質的多層聚脂薄膜做其匝間絕緣，以保證產品在運行時，有足夠用的能力承受其沖擊電壓，而不會因為過電壓，造成匝間絕緣破壞。另其絕緣材料具有F級的耐溫等級，在其較高溫度下，也不會造成其絕緣性能下降，保證產品安全可靠的運行。

◆完善的工藝手段保障產品的優良品質

      電抗器采用截面很小的圓導線（Φ2.0~Φ4.5）作為線圈導線，有效地降低諧波下導線中的渦流損耗。

      電抗器采用多層并聯結構，線圈的軸向電應力為零，在穩態工作電壓下，沿線圈高度方向的電壓分布均勻。

      電抗器線圈層間采用聚脂玻璃纖維引拔條作為軸向散熱氣道，使其產品具有良好的散熱性能。

      電抗器在溫升設計時，利用計算機仿真技術，充分考慮產品的溫度分布及其極點最高溫度，并留有相當?shù)脑O計裕度，以保證產品長期安全可靠的運行。

      電抗器導線部份采用氬弧焊進行焊接，機械結構上無緊固零件，大大提高了運行的可靠性。

◆全自動數控生產設備為優質產品提供保障

      電抗器的線圈繞制采用全自動立繞設備，自動排線，自動計數，自動繞制，繞制過程中保持相同的張壓及繞制速度，線圈繞制平整均勻，因空心電抗器對匝數的要求極高，多一匝或少一匝均會造成產品運行發生燒毀，所以必須從設備上要求產器匝數的正確性，從而保證了電抗器產品的正確性及一致性，為生產出優質的空心電抗器產品提供設備保障。

●產品選型方式(Product Selection Method)

方式一：直接給出電抗器的具體型號，例如 QKGKL-2500/10，型號中包含電抗器型式容量2500kVar，系統電壓10kV，切記，所選型號必須是根據我公司選型手冊選擇而出。

方式二：如無法知道電抗器具體型號，則需要提供高壓電機的功率、系統電壓，根據所提供的參數換算出啟動電抗器所需要的型號。

訂貨要求：訂貨要求：在確定好啟動電抗器的型號參數后，如無特殊訂貨要求，我公司則提供的電抗器是單邊出線，并有100%、85%抽頭，注意，此100%抽頭的含義是高壓電機所能成功啟動的最小啟動電流所對應的電抗值，85%是指此最大電抗值的比例。抽頭的意義是如因電纜長度或電機參數的差異，造成最大電抗值啟動無法完成時，所做的防范措施，以保證電機能夠成功啟動。

●安裝注意事項(Product Installation)

1、各安裝方式中均不考慮有閉合線匝和其他電抗器的無鐵磁物空間。

2、電抗器本體中心1.1D范圍內不得有粗大的金屬物體，更不能形成閉合回路（注：D為電抗器本體外徑）。

3、在電抗器安裝基礎內不應有閉合的鋼筋或金屬物體。

4、相鄰兩組（或兩臺）電抗器之間其中心距不小于1.7D。

5、電抗器中心點距墻壁或圍欄的距離不小于1.1D。

6、電抗器頂部距屋頂?shù)木嚯x應不小于0.5D。

其它說明：

電抗器連接螺絲應采用不磁不銹鋼螺絲進行緊固，不得采用鐵件螺絲，如是戶外安裝，連接電纜的螺絲也應采用不銹鋼螺絲進行緊固，以防接線螺絲銹蝕而造成接線排燒毀。
